Dit model heeft een volledig gesynchroniseerd afzuigsysteem dat zorgt voor een soepele en stille glijbeweging.
De excentrische verstelling van het voorpaneel maakt aanpassingen van ±2 mm verticaal en ±1 mm horizontaal mogelijk, wat een nauwkeurige uitlijning vergemakkelijkt.

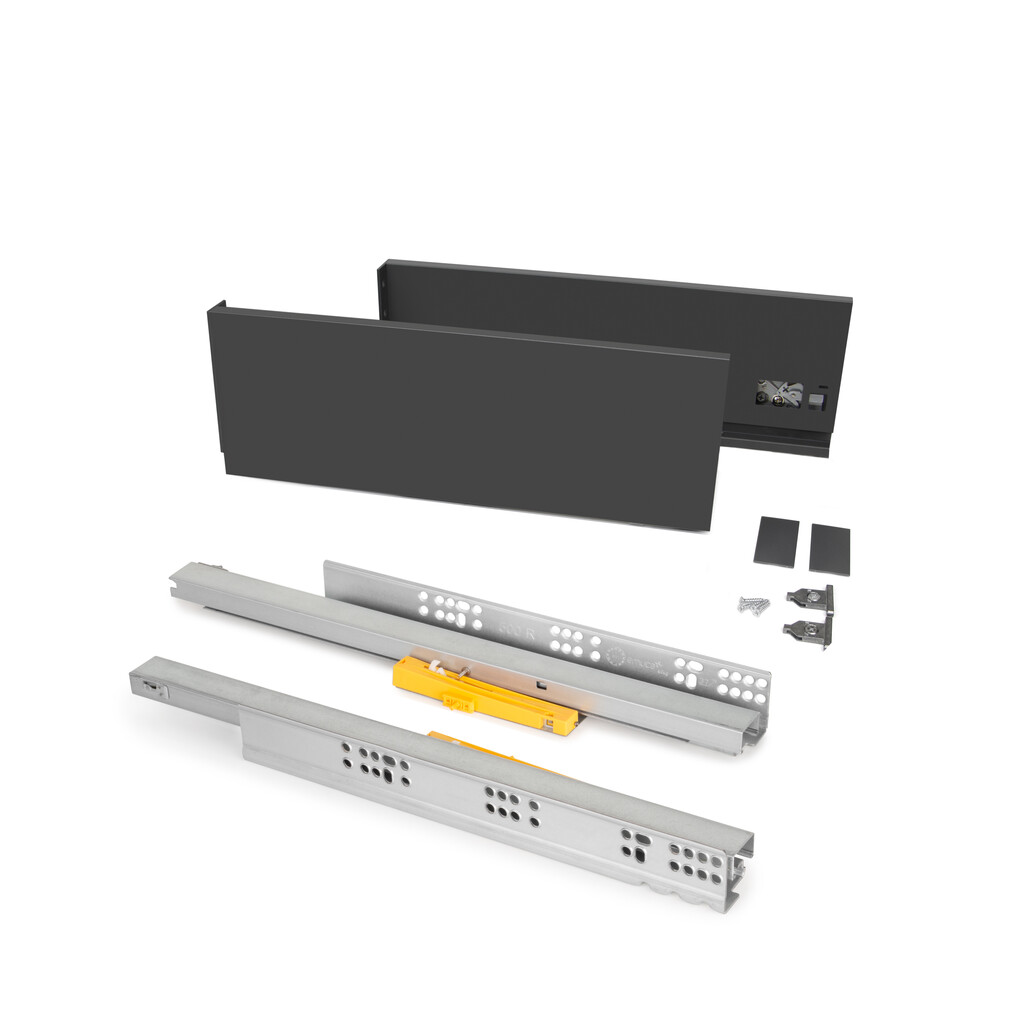

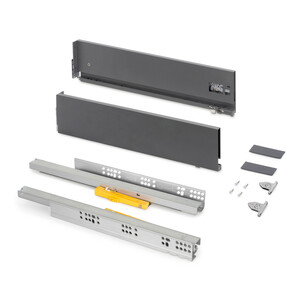

Set bestaat uit 1 set geleiders, 1 set ribben, 1 set ladefrontklemmen en schroeven.
De RAL van de antracietgrijze afwerking van de zijden van de Vertex Laden is ongeveer 7043.
De RAL-code voor de lichtgrijze afwerking van de zijden van de Vertex-lade is ongeveer 7045.
De RAL van de witte afwerking van de Vertex ladebaleinen is ongeveer 9003.
Emuca maakt het u gemakkelijk. Hier kunt u dit Excel-bestand downloaden dat u helpt bij het stap voor stap configureren van uw ladekast. U hoeft alleen maar de afmetingen van de module (hoogte, dikte, overlapping, enz.) in te voeren en aan te geven hoeveel laden u wilt. Met dit bestand kunt u:
Automatisch de bewerkingsmaten van de fronten van de laden (H1, H2, H3...) (mm) berekenen.
De hoogte van de fronten van elke lade (mm) bepalen.
En de benodigde bewerkingsmaten voor de fabricage van de ladefronten (X, Y) (mm) verkrijgen.
Bovendien bevat het visuele weergaven zodat u het resultaat kunt controleren en fouten kunt voorkomen. Ideaal voor timmerlieden, ontwerpers of doe-het-zelvers die een praktische en nauwkeurige oplossing zoeken.
Als er bij het openen van het Excel-bestand een waarschuwing verschijnt, sluit u het bestand. Klik met de rechtermuisknop op het gedownloade bestand en selecteer Eigenschappen. Vink onderaan het venster het vakje Ontgrendelen aan. Klik op Toepassen en vervolgens op OK. U kunt het bestand nu openen.
De 131 mm hoge Vertex Push Sincro-buitenlade heeft een maximaal draagvermogen van 40 kg.
Het wordt aanbevolen om de synchronisatiestang (code 3202261, niet inbegrepen in de kit) te gebruiken voor breedtes van meer dan 600 mm.
Ja, geen enkel probleem. Als de laden echter breder zijn dan 600 mm, en om een correcte opening van de lade te garanderen als je op een willekeurig punt aan de voorkant van de lade drukt, is het aan te raden om deze te monteren.
De stang wordt geleverd met een lengte die geldig is voor modules van 1.200 mm, met een zijdikte van 16 mm, en kan op maat worden gezaagd voor onze montage.
Nee, de minimale inbouwdiepte is hetzelfde. Diepte laden + 5 mm
